直流濾波電容器的結構設計是圍繞低等效電感、高紋波耐受、優異散熱與絕緣可靠性展開，核心由芯體、引出端、封裝殼體三大模塊構成，不同應用場景會針對性優化結構細節。
一、核心芯體結構設計
介質與電極選型：主流采用金屬化聚丙烯薄膜作為絕緣介質，通過真空蒸鍍工藝在薄膜表面形成鋅鋁合金層作為電極，具備優異的自愈特性，局部擊穿后可快速恢復絕緣，大幅提升運行安*全性。
卷繞/疊片工藝：采用無感式卷繞或疊片方式制成芯體，通過優化薄膜分段模式與電阻率設計，降低等效串聯電感（ESL），部分高壓型號可將ESL控制在8nH級別，適配高頻濾波場景。
性能優化：通過粒料超凈生產、拉膜工藝優化減少薄膜內部雜質與空隙，抑制局部放電，提升擊穿場強，解決高壓工況下的絕緣老化問題。
二、電極與引出結構設計
端面噴金工藝：在芯體兩端面通過合金噴金形成均勻金屬導電層，降低接觸電阻，大電流型號會加厚噴金層厚度，提升通流能力。
引出端配置：常規型號焊接鍍錫銅線作為引出端，大電流工業級產品采用銅插片或銅排結構，優化端面焊接工藝，減少連接點發熱，耐受更高紋波電流。
低電感布局：部分特別設計將進線件和出線件分置殼體兩側，電容接連件置于上部，大幅降低等效電感，提升電磁兼容性。
三、封裝與外殼結構設計

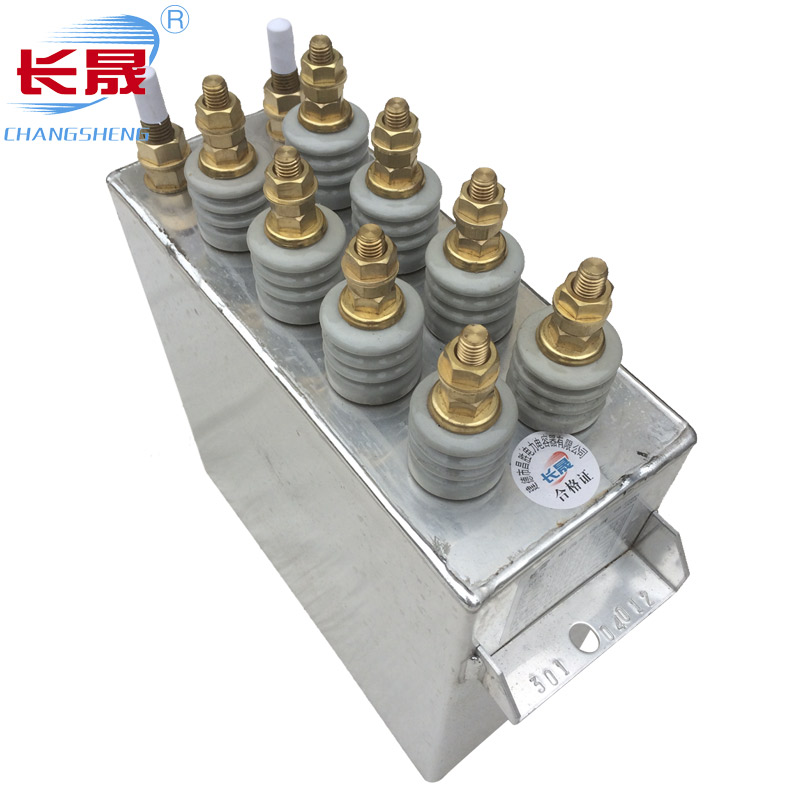

灌封與絕緣：外部采用阻燃環氧樹脂高精度灌封并真空固化，實現全密封結構，隔絕潮氣與腐蝕性氣體，提升絕緣等級，部分高壓型號額外配置陶瓷絕緣子，強化端子與殼體間的絕緣性能。
殼體材料選型：常規小容量產品采用阻燃塑殼，大功率高壓型號選用鋁合金外殼，利用高導熱特性提升散熱效率，部分水冷型號在殼體內部集成循環冷卻通道，通過冷卻液帶走運行熱量，解決高功率下的溫升難題。
防護設計：大容量產品內置安*全閥結構，安裝時預留3~5mm泄壓空間，避免內部受熱產氣后發生鼓肚、爆炸等故障。
四、典型特別結構類型
水冷式結構：在電容外殼或基板內集成水冷通道，搭配高導熱鋁合金殼體，通過循環冷卻液帶走熱量，適配高壓直流輸電、大功率變流器等高熱流密度場景，同時配置差動保護、失諧保護等機制保障運行安*全。
干式全膜結構：無電解液設計，全部采用聚丙烯薄膜卷繞，無極性限制，避免電解液揮發干涸問題，預期壽命可達10萬小時以上，逐步替代傳統鋁電解電容器應用于新能源、軌道交通等領域。
