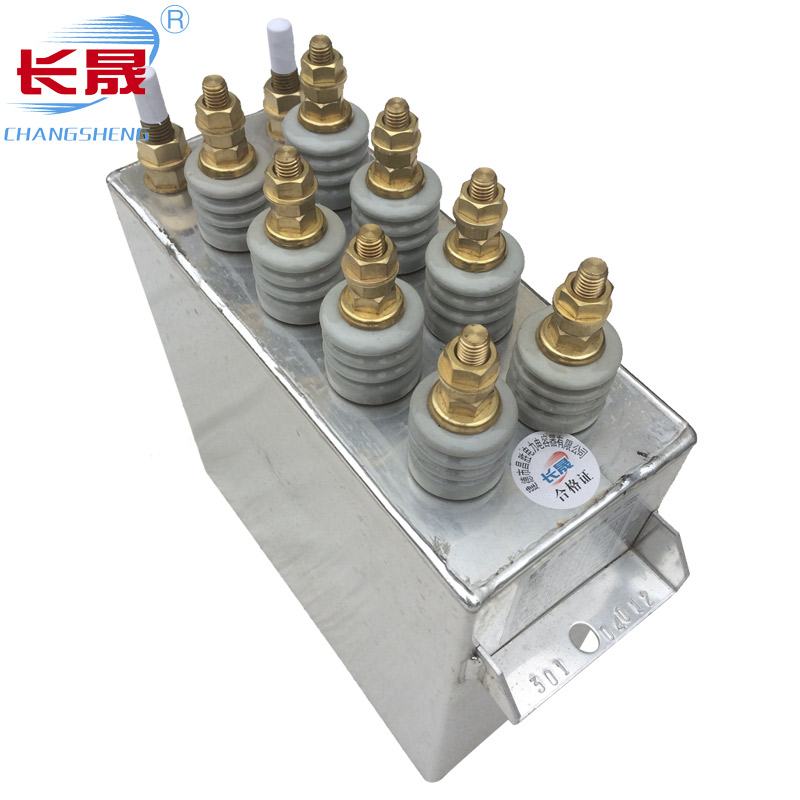

核心工作機制

充放電動態平衡：當整流后的輸入電壓高于電容兩端電壓時，電容快速充電，吸收電壓峰值的多余能量；當輸入電壓下降、低于電容電壓時，電容向負載釋放儲存的電能，填補電壓低谷。這個循環能把鋸齒狀的脈動波形“拉直”，將紋波電壓降低70%-90%。

容抗特性實現旁路濾波：電容的容抗和信號頻率成反比，對直流信號呈現高阻抗，幾乎不會阻礙直流分量流向負載；而混雜在直流里的高頻紋波、噪聲等交流成分，遇到電容時阻抗低，會被直接旁路到地，不會流過后端負載。

儲能緩沖作用：它相當于電路里的小型“儲能水庫”，在電源波動、負載突變的瞬間，能快速釋放儲存的電能，避免輸出電壓出現驟降或尖峰，維持后端電路的供電穩定。

典型電路工作過程

它通常并聯在整流電路的輸出端，在單相橋式整流這類常見電路中：

二極管導通時，整流輸出電壓高于電容電壓，電容快速完成充電，電壓被充至接近交流輸入的峰值；

二極管截止后，失去電源供電的電容開始通過后端負載緩慢放電，只要電容容量足夠大，放電速度遠慢于電壓脈動周期，就能讓負載兩端的電壓始終維持在接近峰值的平穩區間，不會出現大幅跌落。

綜上，直流濾波電容器的工作方式大家是否了解了。
